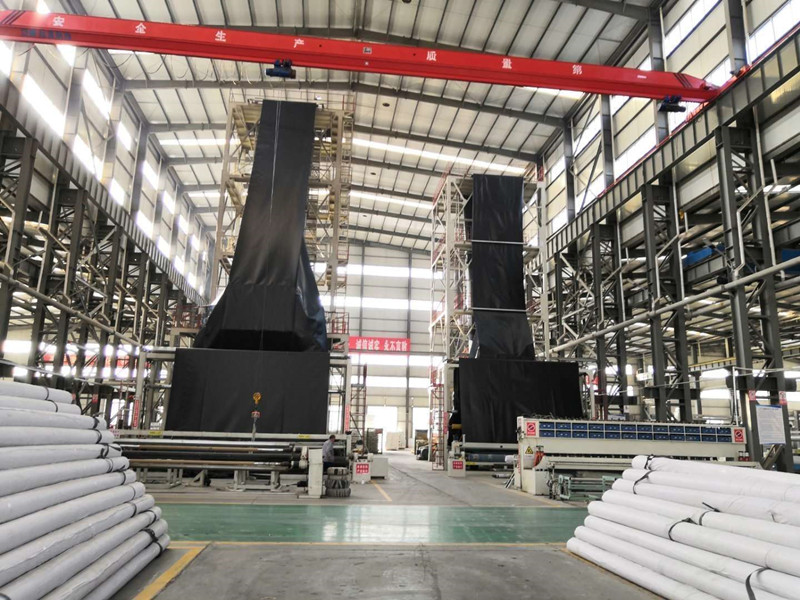

山东路易达新材料有限公司，专业生产销售防渗材料，其中HDPE土工膜广泛应用在氧化塘沼气池防渗、养殖防渗、污水处理防渗、垃圾填埋场等防渗工程中。

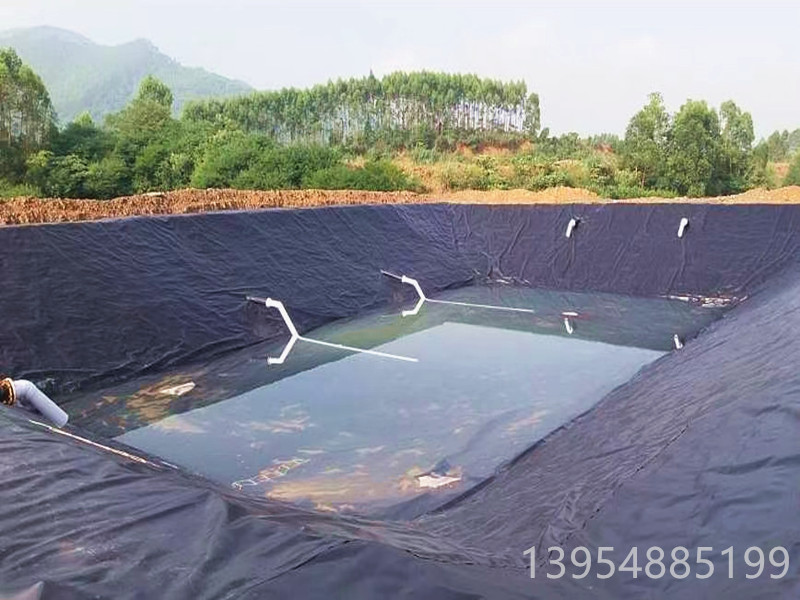

                                                                                   HDPE土工膜，养殖业氧化塘防渗项目如何选材料及施工

首先，氧化塘土工膜一般采用1.5mm以上厚度，全新料国标或城建环保膜。因长期暴漏在阳光下，需采用全新料土工膜。

铺设

1. 铺设HDPE土工膜前应由土建工程相应的合格验收证明文件。

2. HDPE土工膜裁切之前，应该准确丈量其相关尺寸，然后按实际裁切，一般不宜按图示尺寸裁切，应逐片编号，详细记录在专用表格上。

3. 铺设HDPE土工膜时应力求焊缝*少，在保证质量的前提下，尽量节约原材料。同时也容易保证质量。

4. 膜与膜之间接缝的搭接宽度一般不小于10cm，通常就使焊缝排列方向平行于*大坡度，即沿坡度方向排列。

5. 通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。

6. HDPE土工膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧，铺平。

7. HDPE土工膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对防渗膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。

焊接

1.热锲焊机焊接工序分为：调节压力 设定温度 设定速度 焊缝搭接检查 装膜入机 启动马达 加压焊接。

2.接缝处不得有油污、灰尘，HDPE土工膜的搭接段面不应夹有泥沙等杂物，当有杂物时在焊接前清理干净。

3.每天焊接开始时，现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并用拉力机现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接。试样上需标明日期、时刻、环境温度。热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。

4.焊缝要求整齐、美观、不得有滑焊、跳走现象。

5.在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm，应成T字型，不得十字交叉。

6.相邻土工膜焊缝应尽量错缝搭接，膜块间形成的结点，应为T字型，尽量减少十字型，纵模向焊缝交点处应用挤压焊机加强。

7.焊膜时不许压出死折，铺设HDPE土工膜时，根据当地气温变化幅度和HDPE土工膜性能要求，预留出温度变化引起的伸缩变形量。

8.当手提焊机的温度控制所指示的焊机温度低于200℃时，要用干净的布或棉纱掸掉再焊，必要时应重新打磨，切忌用手擦试

9.当接缝处有结露、潮湿、泥沙等影响时，处理后再进行焊接。

10.在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接，但采取防护措施是除外。

11.温度低于5℃时，按照规范要求不应施工，如果施工的话，焊接前应对焊机进行预热处理。

12.挤压焊接机在焊接过程中，应该经常检查的滑块，磨损较严重时应及时更换滑块，以免损伤膜面。

13.土工膜在焊接时应该采用稳压性能好的发电机供电，在特殊情况下采用当地用电时，使用稳压器。

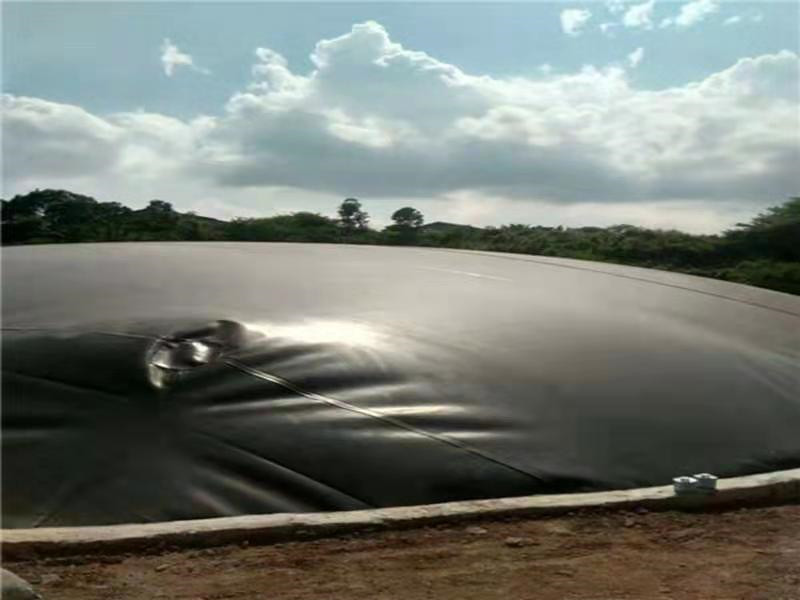

氧化塘基础由夯土处理结实，底部采用高密度聚乙烯土工膜（厚度1.0mm）进行防渗处理，顶上采用HDPE土工膜（厚度1.5mm）密封。设有排泥系统，定期将沉渣和剩余污泥排至贮泥池，然后抽至浮渣干化场干化后外运用于农田施肥或生产有机肥（或直接从贮泥池中污泥外运）。本项目设计建设能源生态型的沼气工程，所谓能源生态型是指畜禽养殖场经处理后的畜禽污水不直接排入自然水体，而是作为农作物的液体肥料为终目标的处理方式，该方式综合经济效益好，所处理的污水要达到无害化的标准。该模式要求周边有足够的农田消纳厌氧发酵后的沼液、沼渣，养殖业与种植业的规模要配套。因此要求应尽量做好养猪场区的雨污分离，避免污水处理系统的超负荷运行。项目完成后，养殖场将初步建成以种植业为基础，养殖业为主体，沼气为纽带，促进能流物流良性循环的“猪-沼-菜（果）”模式的立体生态养殖场。由于治理了猪粪污水，净化了环境，同时变废为宝，获得优气体燃料和优有机肥料，充分发挥该项目的经济、能源、社会、生态、环境效益的显著作用，带动和促进生态农业发展和农业增效、农民增收，有利于新农村的建设和可持续循环经济的发展。
